LPPC分選機的結構設計及應用試驗
所屬類別: 企業新聞 發布日期: 2021-05-21
LPPC分選機是隆基電磁自主生產的新型選礦設備。該設備人性化強，工作效率高，可以集中化控制，廣泛應用于貴金屬礦、有色金屬礦和其他稀有礦石的預選，可以提前拋廢，節能降耗，降低運行成本。
LPPC分選機分選原理
LPPC分選機主要是利用 X 射線熒光原理，如圖。
X射線可通過用高速電子流轟擊金屬靶的方式獲得。
從X射線管中發射出來的X射線可以分為兩種類型。一種是具有連續波長的X射線，其構成連續的射線譜，它與可見光的白光相似，有時也稱為多色X射線；另一種是在連續圖譜的基礎上疊加若干具有一定波長的譜線，構成特征X射線圖譜，它與可見光中的單色光相似，所以也稱為單色X射線。
X射線照射礦石后，激發礦石元素原子內層電子產生空穴，外層電子向內層躍遷產生特征X射線，LPPC分選機就是通過捕捉特征X射線的性質，對其進行定性半定量分析，最終確定目標元素。

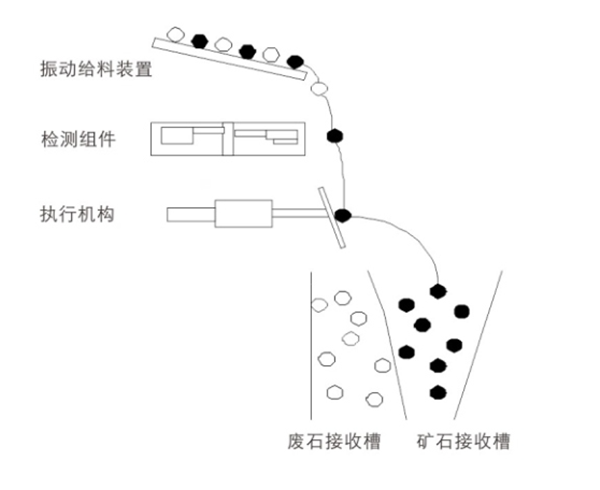

LPPC分選機就是根據X射線熒光原理設計的，其分選的工作原理如下圖。
礦石進入料倉后，在電磁振動給料裝置振動的作用下進入溜槽，形成礦石流，并逐個進入檢測區域。
此時，探測器對每塊礦石進行定性半定量分析，并將結果輸入到計算機系統進行分析處理，計算機根據設定的閾值判斷礦石還是廢石，通過執行機構實現分選。礦石彈入礦石槽，廢石落入廢石槽。也可以進行反選。
LPPC分選機結構設計

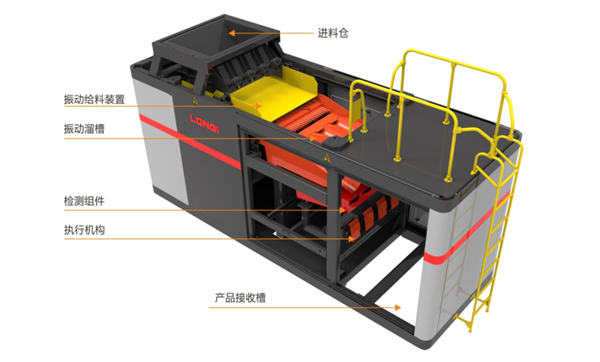

LPPC分選機主機結構，見下圖。
● 進料倉設計
進料倉主要是用來存儲礦石，能夠使礦石緩慢的從料倉進入振動給料裝置，因此將料倉側板設計成具有一定的傾斜度，并設有緩沖裝置，能保證礦石順著傾角慢慢流入電磁振動給料裝置，保持礦石流入的分散性，這樣就能滿足讓礦石均勻的分散在電磁振動裝置的上面。
● 振動溜槽設計
振動溜槽主要作用就是讓礦石在進入檢測區域時形成單塊流。當?shù)V石經過齒形分級器，不能滿足分選要求的小粒度和粉末狀礦石，經由細料排礦槽落下。
滿足粒度要求的礦石在振動給料裝置的作用下，分散進入振動溜槽，并在溜槽中形成單礦流，為了滿足這一要求，因此將溜槽設計成弧形，并由兩部分組成，設計成有一定的緩沖狀，此分選機為3通道，處理粒度為30～150mm，根據設備的處理粒度確定兩個溜槽之間的中心距為220mm，溜槽的安裝角度為16°~20°。
● 執行機構設計
執行機構主要用來實現礦石的分選，它是設備主體的核心部件之一。檢測組件接收脈沖信號之后，通過對執行機構的充電和斷電來控制它的動作。執行動作由充電線圈產生磁場吸附推桿完成，恢復動作由彈簧復位進行完成，要求動作周期短，行程長，工作穩定可靠。
● 細料排礦槽設計
細料排礦槽主要用來排掉不能滿足分選要求的小粒度和粉末狀礦石。此類礦石如果潮濕就不容易下落，因此將下滑面設計成具有一定傾斜角度的板體，并在上表面設計一個活動開口，如發生堵塞方便進行清理。
試驗研究
目前該設備已經在海外許多礦山得以應用和推廣，在國內也進行了大量試驗，效果顯著。

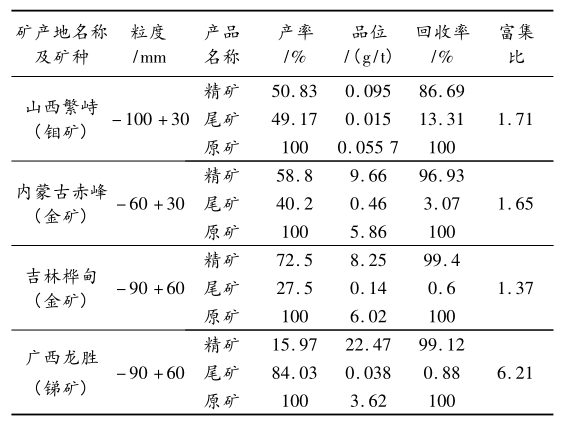

下表中列舉了國內的一些試驗實例。
從試驗數據中可以看出，國內許多礦山的礦石經過 LPPC分選后可以丟棄大量廢石，同時極大的提高了入選礦石的品位，這樣就可以減少選廠的破碎、磨礦及后續處理的費用。LPPC分選機通過對礦石的預選，提前拋廢，節能降耗，降低運行成本，大大提高了選廠的經濟效益。
結語
1、LPPC分選機應用廣泛，主要用于貴金屬、有色金屬和其他稀有礦石的預選�？商岣叩V石入選品位，節能降耗，降低運行成本。
2、LPPC分選機結構簡單，工作可靠，人性化強，可代替手選作業。
3、通過國外現場使用和國內試驗驗證，LPPC分選機滿足現有礦山需求，選別效果非常好，可以充分合理利用礦山資源，提高經濟效益。
